3.3.1. Components d'alta tensió

  • El sistema EV (vehicle elèctric) utilitza alta tensió fins a aproximadament 400 volts CC. El sistema pot estar calent durant i després de l'arrencada i quan s'apagui el vehicle. Tingueu cura de l'alta tensió i temperatura. Seguiu les etiquetes d'advertiment fixades al vehicle.

  • No desmunteu, traieu ni substituïu peces i cables d'alta tensió ni els seus connectors, ja que poden causar cremades greus o descàrregues elèctriques que poden provocar lesions greus o la mort. Els cables d'alta tensió són de color taronja. El sistema d'alta tensió del vehicle no té peces que puguin ser reparades per l'usuari. Porteu el vehicle a un concessionari de vehicles elèctrics certificat NISSAN per fer el manteniment necessari.

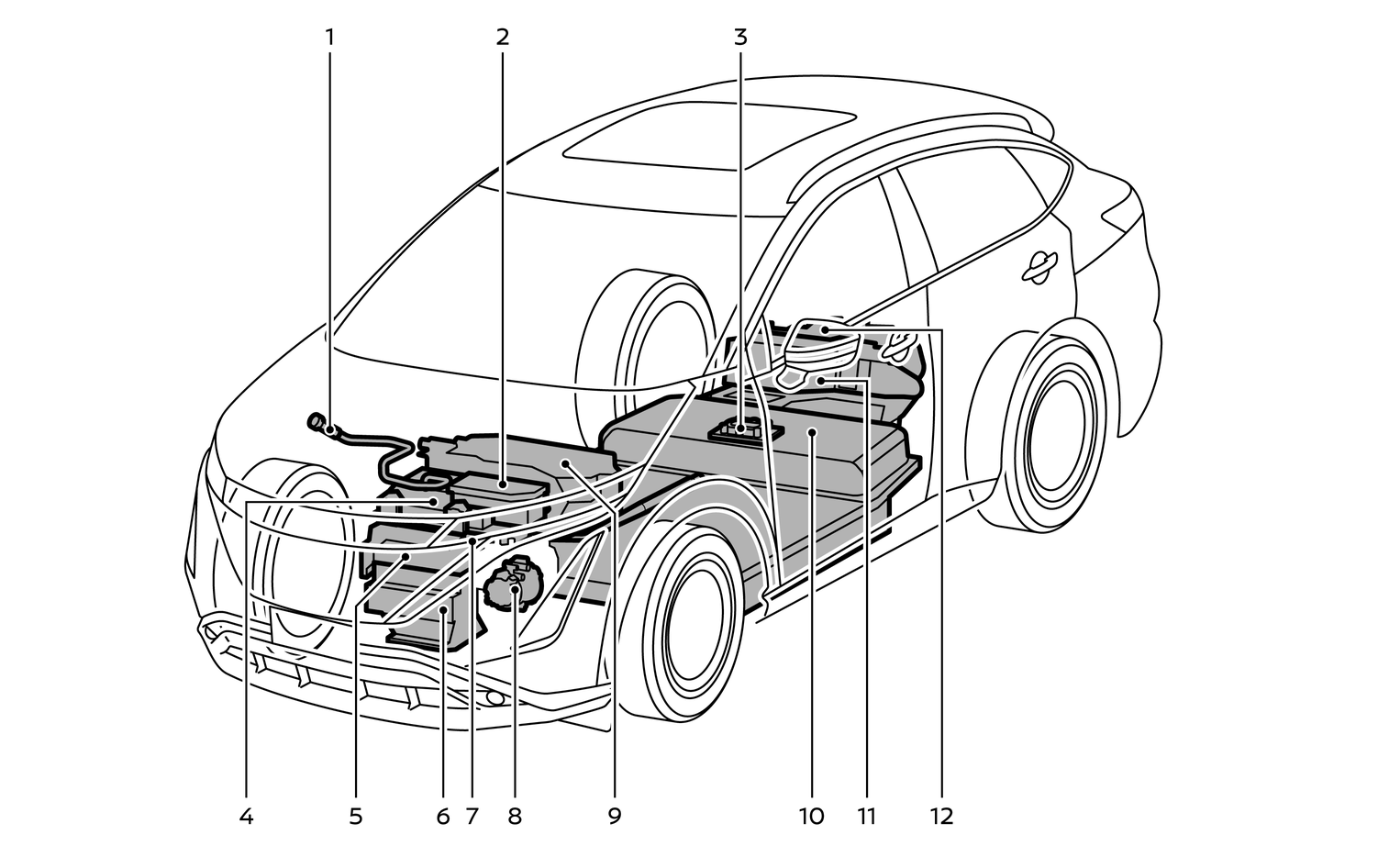

  1. Cablatges d'alta tensió (de color taronja)*

  2. Caixa de connexions d’alta tensió

  3. Endoll de manteniment

  4. Carregador a bord (OBC)

  5. Inversor (models 2WD)/inversor davanter (models 4WD)

  6. Motor de tracció (models 2WD)/motor de tracció davanter (models 4WD)

  7. Convertidor CC/CC

  8. Compressor de l'aire condicionat

  9. Calefactor PTC

  10. Bateria d’ió liti

  11. Inversor posterior (models 4WD)

  12. Motor de tracció posterior (models 4WD)

  • La disposició que es mostra a la il·lustració correspon als models amb volant a l'esquerra (LHD). En els models amb volant a la dreta (RHD), el cablatge principal es troba a la banda oposada.
