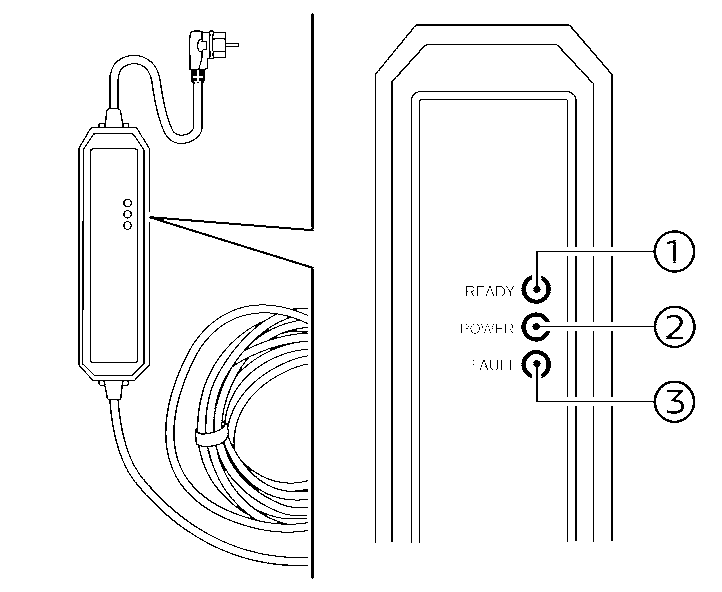

4.5.2. Llum indicador de la caixa de control de NISSAN EVSE (equip de subministrament de vehicles elèctrics) (si està instal·lat)


(1) READY: VERD

(2) POWER: TARONJA

(3) FAULT: VERMELL

Si s'està realitzant una càrrega normal amb el NISSAN EVSE (equip de subministrament de vehicles elèctrics), es pot comprovar l'estat de la càrrega i si hi ha cap avaria a l'EVSE amb els llums indicadors de la caixa de control de l'EVSE.

READY

ELÈCTRIC

FAULT

Estat i acció que cal dur a terme

●

●

●

Tots els llums indicadors s'il·luminaran durant 0,5 segons quan l'EVSE es connecti per primer cop a la presa de corrent.

●

OFF

OFF

L'EVSE està connectat a la presa de corrent. Quan el connector de càrrega normal es connecta al punt de recàrrega normal del vehicle, s'ha completat la càrrega o s'ha configurat el temporitzador de càrrega (consulteu

Temporitzador de càrrega
).

●

●

OFF

L'EVSE està carregant el vehicle.

OFF

OFF

OFF

L'EVSE no detecta subministrament elèctric a la presa de corrent. Comproveu el disjuntor de subministrament de la presa de corrent. Si el subministrament de la presa de corrent funciona correctament però no s'il·luminen tots els llums indicadors durant 0,5 segons, pot ser que l'EVSE tingui una avaria. Deixeu d'utilitzar-lo i poseu-vos en contacte immediatament amb un concessionari de vehicles elèctrics certificat NISSAN.

○

●

OFF

L'EVSE no ha detectat prou connexió a terra a la presa de corrent per carregar el vehicle elèctric de manera fiable. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

○

OFF

OFF

○

○

●

El circuit de detecció de temperatura de l'endoll domèstic de l'EVSE està avariat.

Estat dels llums indicadors: Llum apagat = La càrrega s'ha aturat, Parpelleig = El corrent de càrrega s'ha reduït.

L'EVSE està limitant el corrent de càrrega. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

○

OFF

●

○

○

○

L'EVSE ha detectat massa calor a l'endoll domèstic.

Estat dels llums indicadors: Llum apagat = La càrrega s'ha aturat, Parpelleig = El corrent de càrrega s'ha reduït.

L'EVSE està limitant el corrent de càrrega per motius de seguretat. Això pot ser causat per una avaria a la presa de corrent. Deixeu d'usar la presa de corrent i poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN. Si es mostra la mateixa indicació després de comprovar la presa de corrent, poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN per obtenir més informació.

○

OFF

○

●

○

●

Avaria als circuits interns de l'EVSE. Deixeu d'utilitzar-lo immediatament i poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

●

OFF

●

●

OFF

○

L'EVSE ha detectat una pèrdua de corrent o un error de senyal de la modulació per amplària d'impuls (PWM). Deixeu d'utilitzar l'EVSE immediatament. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN perquè revisi l'EVSE i el vehicle.

Significat

Llum encès

Parpellejant

Llum apagat

Símbol

●

○

OFF

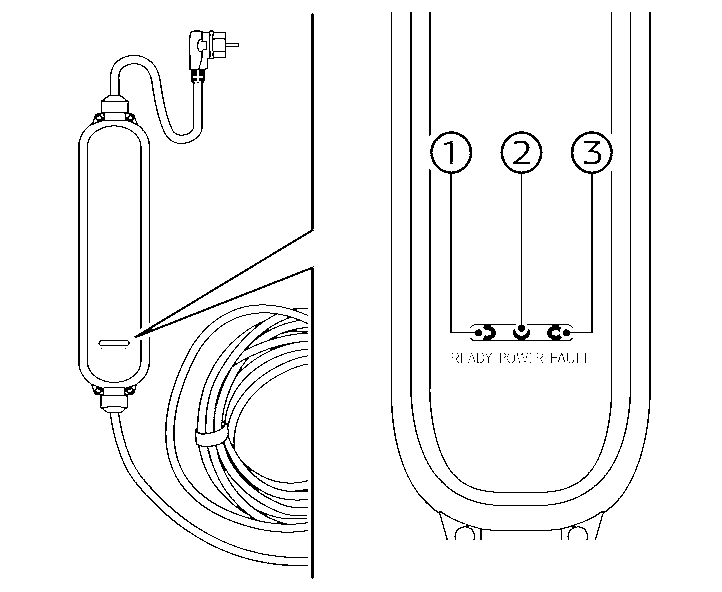

Per a tipus B:

READY

ELÈCTRIC

FAULT

Estat i acció que cal dur a terme

●

●

●

Tots els llums indicadors s'il·luminaran durant 0,5 segons quan l'EVSE es connecti per primer cop a la presa de corrent.

●

OFF

OFF

L'EVSE està connectat a la presa de corrent. Quan el connector de càrrega normal es connecta al punt de recàrrega normal del vehicle, s'ha completat la càrrega o s'ha configurat el temporitzador de càrrega (consulteu

Temporitzador de càrrega
).

●

●

OFF

L'EVSE està carregant el vehicle.

OFF

OFF

OFF

L'EVSE no detecta subministrament elèctric a la presa de corrent. Comproveu el disjuntor de subministrament de la presa de corrent. Si el subministrament de la presa de corrent funciona correctament però no s'il·luminen tots els llums indicadors durant 0,5 segons, pot ser que l'EVSE tingui una avaria. Deixeu d'utilitzar-lo i poseu-vos en contacte immediatament amb un concessionari de vehicles elèctrics certificat NISSAN.

○

●

OFF

L'EVSE no ha detectat prou connexió a terra a la presa de corrent per carregar el vehicle elèctric de manera fiable. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

○

OFF

OFF

○

○

●

El circuit de detecció de temperatura de la caixa de control o l'endoll domèstic de l'EVSE està avariat.

Estat del llum POWER: Llum apagat = La càrrega s'ha aturat, Parpelleig = El corrent de càrrega s'ha reduït.

L'EVSE està limitant el corrent de càrrega. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

○

OFF

●

○

○

○

L'EVSE ha detectat massa calor a la caixa de control o l'endoll domèstic.

Estat del llum POWER: Llum apagat = La càrrega s'ha aturat, Parpelleig = El corrent de càrrega s'ha reduït.

L'EVSE està limitant el corrent de càrrega per motius de seguretat. Retireu l'endoll domèstic, espereu una mica i torneu a connectar l'endoll a la presa de corrent.

Si es mostra la mateixa indicació, deixeu d'usar la presa de corrent immediatament i consulteu un electricista qualificat.

Si es mostra la mateixa indicació després de comprovar la presa de corrent, poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN per obtenir més informació.

○

OFF

○

●

○

●

Avaria als circuits interns de l'EVSE. Deixeu d'utilitzar-lo immediatament i poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN.

●

OFF

●

●

OFF

○

L'EVSE ha detectat una pèrdua de corrent o un error de senyal de la modulació per amplària d'impuls (PWM). Deixeu d'utilitzar l'EVSE immediatament. Poseu-vos en contacte amb un concessionari de vehicles elèctrics certificat NISSAN perquè revisi l'EVSE i el vehicle.

Significat

Llum encès

Parpellejant

Llum apagat

Símbol

●

○

OFF
